EFHW-antenner op til 100watt 40/20/15/10m

Bemærk det er EF1040-100 modellen

Endefødede antenner til 40, 20, 15 og 10 meter båndene. – Klassikere, der har bestået tidens prøve! Nu også tilgængelige til maksimal sendeeffekt på op til 100 watt (PEP).

Endefødede trådantenner er meget populære blandt radioamatører. Et af de første eksempler var Zepp-antennen, der oprindeligt blev brugt på Zeppelin-luftskibe under Første Verdenskrig! Hovedkarakteristikken ved den endefødede antenne er, at den fødes i den ene ende, på et punkt, hvor modstanden er meget høj (ca. 2500/5000 ohm). Disse antenner er kendetegnet ved deres alsidighed, da de kan betjenes på forskellige bånd med acceptable matchingforhold ved hjælp af en lang halvbølge-radiator og en impedanstransformer.

Hovedkomponenterne i den endefødede antenne er det udstrålende element, der består af en belagt kobbertråd, og en bredbåndsimpedanstransformer med et forhold på 1:49. Denne UnUn tjener til at konvertere fødepunktsmodstanden til en værdi tæt på 50 ohm.

Strålingsmønsteret for denne antenne opfører sig som en halvbølgedipol med den velkendte 8-talsform. Efterhånden som længden øges, ændres strålingsmønsteret og danner yderligere strålingslober, hvor den maksimale stråling afviger fra den vinkelrette orientering i forhold til ledningsaksen.

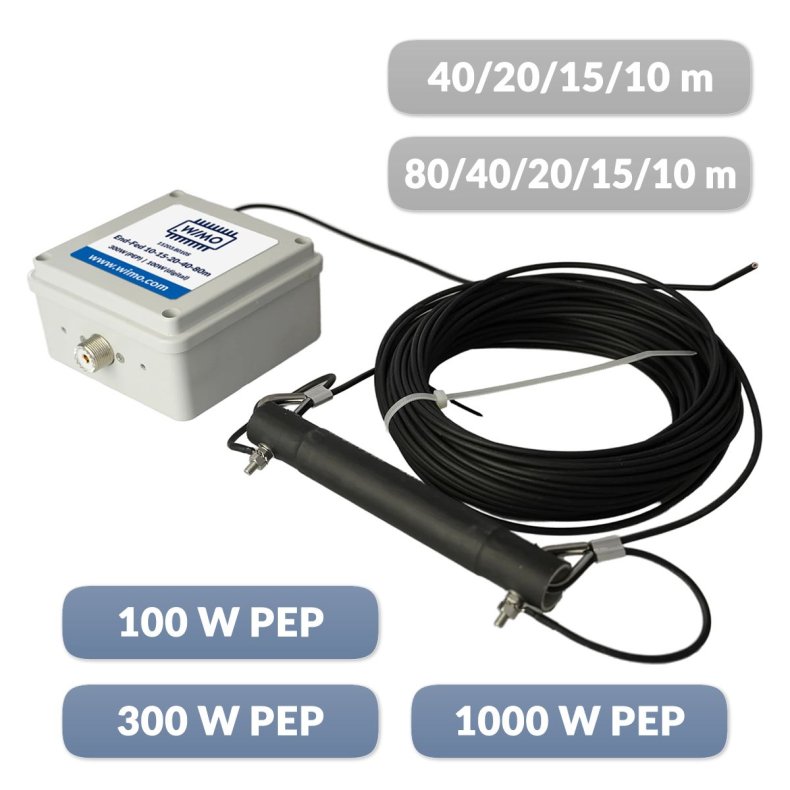

Antennerne leveres præmonterede og klar til brug. Alle hardwarekomponenter er lavet af rustfrit stål, og strålingselementet er lavet af UV-bestandig kobbertråd.

For at forhindre kappebølger langs koaksialkablets afskærmning anbefaler vi at bruge en ledningsisolator (medfølger ikke). Den korrekte position for denne RF-drossel er mellem 0,05 og 0,3 lambda. Dette forhindrer uønsket interferens og sikrer problemfri antennedrift.

Ved at installere antennen i en højde på mindst 10 meter og fri for forhindringer, opnår du fremragende impedanstilpasning på alle specificerede bånd (bedre end 2:1). Om nødvendigt kan du forbedre tilpasningen med en intern eller ekstern tuner.

Vores endetilsluttede antenner er ikke kun ideelle til permanente installationer, men fungerer også perfekt som bærbare antenner takket være deres vægt på under et kilogram. Uanset om det er SOTA, POTA eller feltantenner, giver de forskellige konfigurationsmuligheder altid mulighed for optimal tilpasning til lokale forhold. Opsætningen kan realiseres som en skrå, "L"-formet eller blot vandret strakt.

Det robuste hus med 1:49 transformeren tilbyder et højt niveau af beskyttelse mod vandindtrængning. Eventuel kondens indeni kan dræne gennem to åbninger nær stikket. Sørg for, at disse huller er frie og altid peger nedad.

Fordyb dig i kortbølgeamatørradioens verden med WiMos pålidelige EFHW-antenner!

Oversigt over ledningslængder:

Modeller til 40 til 10 meter (standard): 20 meter

Tekniske specifikationer
Produktnavn EF1040-100
Maks. effekt 100 W (PEP) | 20 W (digital)
Mono/Multibånd
Mærke WiMo
Længde [m] 20 m
Understøttede bånd 40 m, 20 m, 15 m, 10 m
Vægt 700 g
Balun inkluderet Ja
Maks. effekt [W] 100 W
Antennetype Omnidirektionel antenne
Antennedesign Endebelastet halvbølgeantenne (EFHW)
Stik PL Hun
